三維散熱風扇繞線機應用:

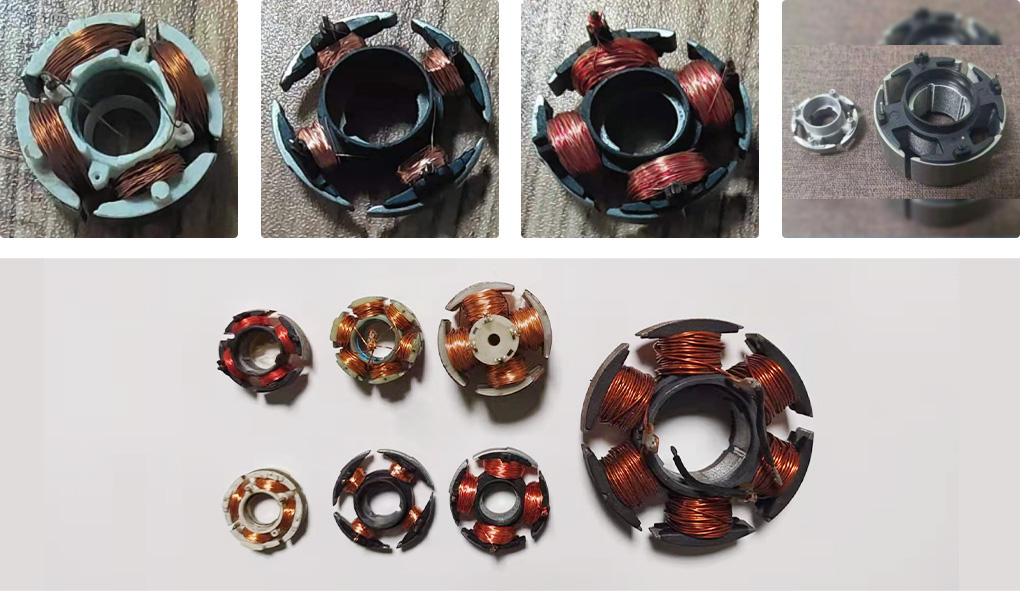

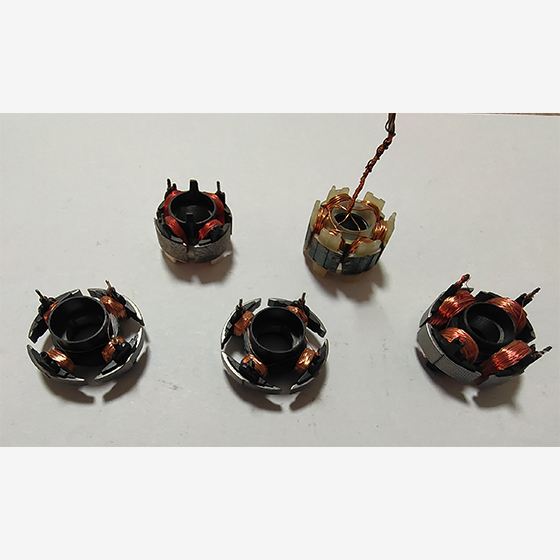

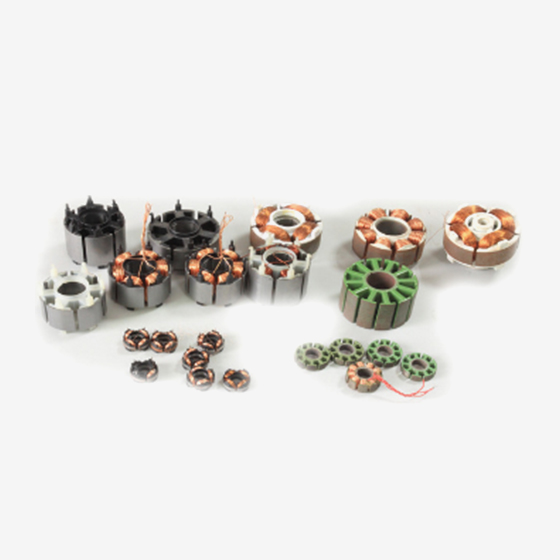

主要針對中小型散熱風扇而設計的一款無刷定子繞線機設備。該設備生產的產品應用行業范圍,產品領域涉及通訊設備,凈化器行業,電腦散熱,電源,醫療器械行業,汽車降溫,迷你風扇工業設備電氣降溫等各個領域。
設備特點:

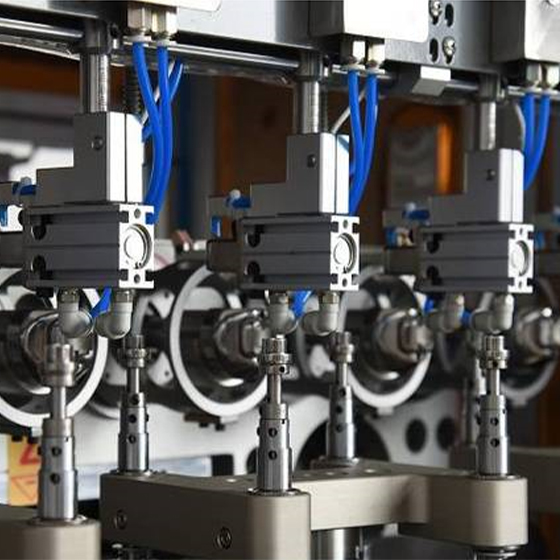

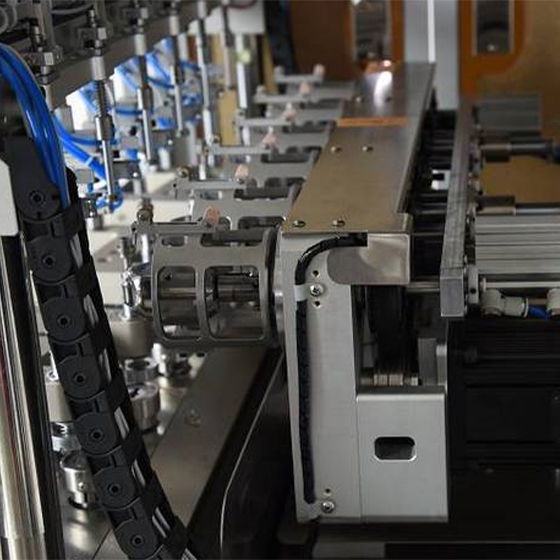

散熱風扇繞線機基座平臺采用一體化鑄件設計,具備,抗疲勞強度好等優點,機身采用鑄造鋁合金,結構性強、加工精度高,運行穩定靜音。五套進口伺服電機驅動,軌跡運動控制器設置X、Y、Z三軸掛線或者纏線軌跡,R軸伺服電機繞線,U軸伺服電機轉角度。選用臺灣上銀絲桿導軌,日本進口軸承,多功能運動控制器,人機界面對話框,采用伺服電機進行排線,配合程式自動跟蹤速度,使排線整齊。精密伺服馬達換極,可實現多級線圈繞制,任意角度精確定位,隔離式設計,機臺損耗低,故障少,其換極,繞線,移位,夾線,剪線等一系列動作皆采用全自動作業.本機生產高效,噪音低,自動化程度高,最大程度降低人工成本。可加機械手多臺連接成自動線,支持非標定制,可根據產品選配剪刀、電子張力器。
生產效率:約500PCS/H。不同線徑、匝數的產品效率存在差異。
設備主要參數:
繞線工位 | 6工位繞線+6工位裝卸 |
最高轉速 | 6000rpm |
適繞線徑 | ¢0.05-0.5mm |
計數精度 | +-0.05圈 |
排線精度 | 0.01mm |
轉角精度 | 0.025o |
工作氣壓 | 4-6kg/cm2 |
輸入電壓 | 220v/50-60HZ |
總功率 | 約5.5KW |
整機重量 | 約580kg |
整機尺寸 | 600*920*1550mm |
