設備應用范圍:

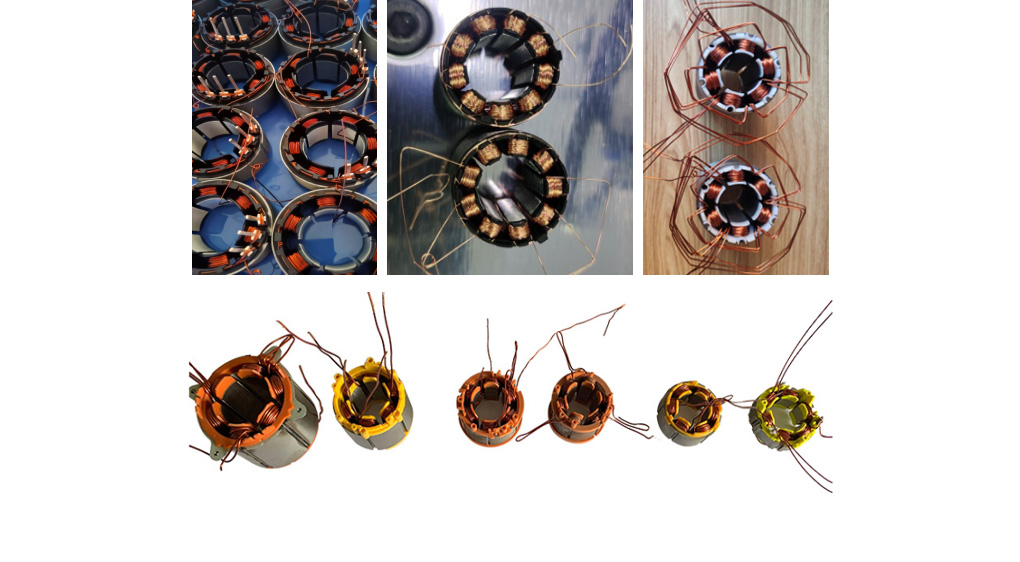

家用電器電機、醫療器械電機、無刷高速吹風筒電機、工業風扇電機、水泵電機、旋轉變壓器、伺服電機、步進電機、水泵電機、新能源汽車、吸塵器電機、電動工具類電機等定子鐵芯,適用各類無刷電機不局限于以上產品以外的產品繞制。
工作原理:
通過線嘴上下移動和鐵芯的轉動,可按任意軌跡排列繞線。通過設置控制器繞線程序來對應不同鐵芯疊厚和不同鐵芯極數的繞線。能進行四軸同步整齊排列繞線,并能達到繞線要求較高的特殊工序;機器采用伺服精準定位,自動纏線頭、線尾,自動繞線,自動排線,自動轉位,自動夾剪,實現了設備的最優性價比。
產品特征:

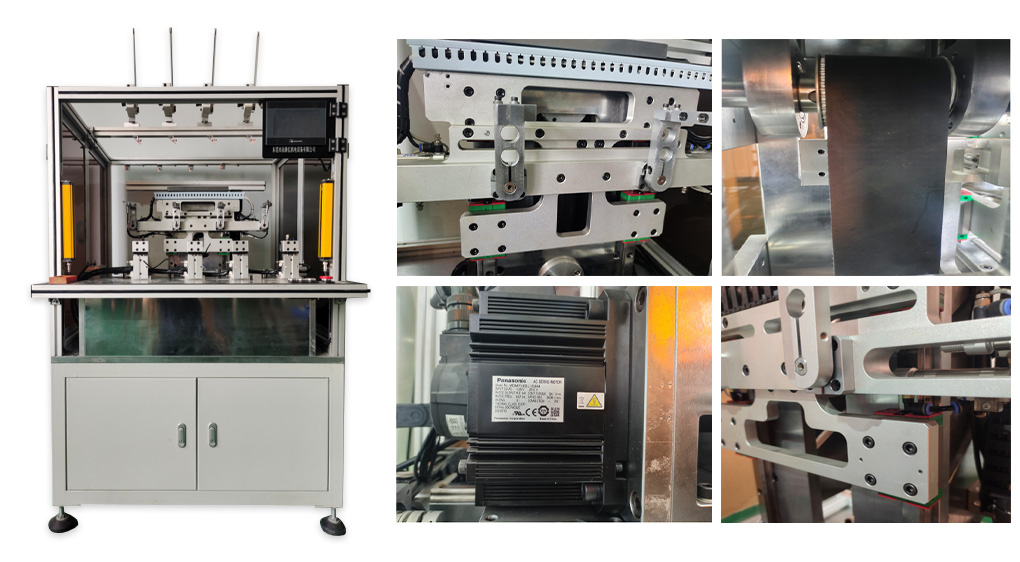

四工位同時繞制,效率高節省人工成本;皮帶傳動輸出,聲音安靜運行穩定,速度最高可達1000r/min;松下全伺服電機驅動,運動控制器輸出,定位精準故障率低、響應速度快;全進口上銀靜音精密滾珠絲桿與導軌,精度有保障、穩定經久耐用;鈑金底盤加厚鋼管焊接成型,穩定性好、剛性強;25mm厚機臺大板,結構堅固,永不變形。
模具工位數 | 4個 |
伺服電機廠商 | 松下 |
伺服電機數量 | 7臺 |
控制器 | 運動軌跡控制器 |
控制器信號傳輸方式 | 脈沖信號 |
執行件品牌 | 亞德客 |
導軌絲桿 | 上銀/THK |
行程 | ≤100mm(可選) |
適繞定子外徑 | ≤100mm(可選) |
適繞定子疊厚 | 5mm-100mm(可選) |
適繞線徑 | ?0.1-1.0mm(可定制) |
繞線速度 | ≥300-800r/min(根據外徑、線徑定義) |
繞線股數 | 單股/多股(可選) |
傳動結構 | 皮帶 |
人機界面 | 威綸通 |
適繞槽數 | 3-36槽 |
最小槽寬 | ≤1mm |
文件存儲 | 30個工藝文件(≤500行參數) |
安全防護 | 光柵40mm*6位 |
機身防銹 | 烤漆+電鍍+氧化 |
張力器 | 機械磁滯/電子張力 |
鎖模具方式 | 機械定位+快捷換裝 |
電壓 | 三相, 380V |
總功率 | ≤15KW |
重量 | 970kg |
設備顏色 | 白色/果綠(可選) |
單機尺寸 | 1020mm*1000mm*1700mm |
保修政策 | 質保一年 |
維護服務 | 終身維護 |
