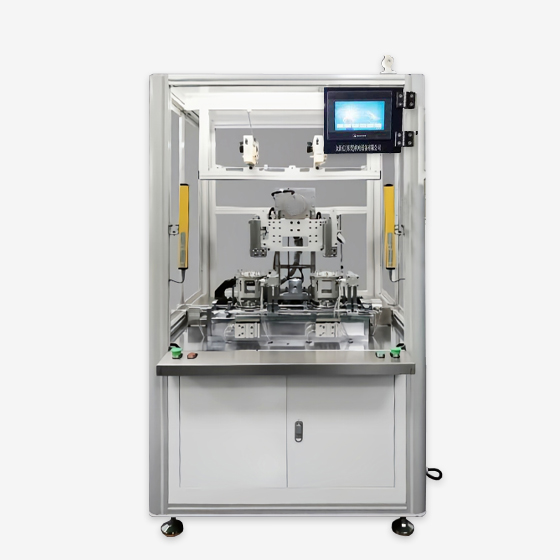

雙工位無刷內繞線機

雙工位內繞線機

設備應用范圍: 家用電器電機、醫療器械電機、無刷高速吹風筒電機、工業風扇電機、水泵電機、旋轉變壓器、伺服電機、步進電機、水泵電機、新能源汽車、輪轂電機、吸塵器電機、電動工具類電機等定子鐵芯,適用各類無刷電機不局限于以上產品以外的產品繞制。
在線咨詢
  • 產品詳情

      設備應用范圍:

      家用電器電機、醫療器械電機、無刷高速吹風筒電機、工業風扇電機、水泵電機、旋轉變壓器、伺服電機、步進電機、水泵電機、新能源汽車、輪轂電機、吸塵器電機、電動工具類電機等定子鐵芯,適用各類無刷電機不局限于以上產品以外的產品繞制。


      工作原理:

      通過線嘴上下移動和鐵芯的轉動,可按任意軌跡 繞線。因而通過變更電腦繞線程序來對應不同鐵芯疊厚和不同鐵芯極數 的繞線。能進行兩軸同步整齊排列繞線,機器采用伺服精準定位,自動纏線頭、線尾,自動繞線,自動排 線,自動轉位,自動夾剪,實現了設備的最優性價比。



      產品特征:

      1.雙工位同時繞制,經濟型機型,更適合外徑較大線徑較粗的產品;

      2.同步帶/絲桿傳動輸出,運行穩定,速度最高可達800r/min;

      3.全伺服電機驅動,采用市場上最先進的總線信號控制輸出,定位精準故障率低、響應速度快;

      4.全進口上銀靜音精密滾珠絲桿與導軌,精度有保障、穩定經久耐用;

      5.鈑金底盤加厚鋼管焊接成型,穩定性好、剛性強;25mm厚機臺大板,結構堅固,永不變形。

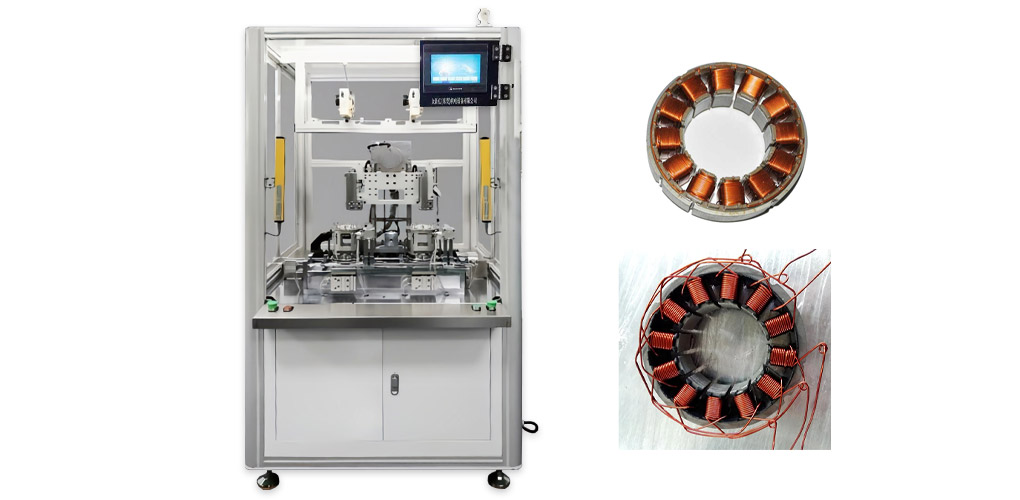

      雙工位內繞線機(圖1)


      產品型號  基本參數

      內繞二工位(總線/脈沖)

      模具工位數

      2個

      伺服電機廠商

      臺達/松下

      主軸電機功率

      3KW/4KW 一臺(電機可選)

      轉角軸電機功率

      1.5KW/2KW/3KW 共二臺(電機可選)

      移動軸電機功率

      0.4KW  二臺

      氣動執行件品牌

      亞德客

      檢測執行件品牌

      亞德客

      電磁閥

      亞德客

      行程

      ≤70mm(可選)

      適繞定子外徑

      ≤120mm(可選)

      適繞定子疊厚

      5mm-70mm(可選)

      適繞線徑

      ?0.1-0.8mm(可定制)

      繞線速度

      ≥300-800r/min(根據外徑、線徑定義)

      傳動結構

      皮帶/絲桿

      人機界面

      臺達工控/威綸通

      適繞槽數

      3-36槽

      最小槽寬

      ≤1mm

      最佳槽滿率

      ≤80%

      文件存儲

      30個工藝文件(≤500行參數)

      安全防護

      安全光柵40mm*6位

      電壓

      三相, 380V

      總功率

      ≤12KW

      重量

      780kg

      單機尺寸

      1000mm*900mm*1700mm

      保修政策

      質保一年

      售后服務

      省內≤24H,省外≤48H,緊急≤24H

      維護服務

      終身維護
