無刷四工位內繞線機

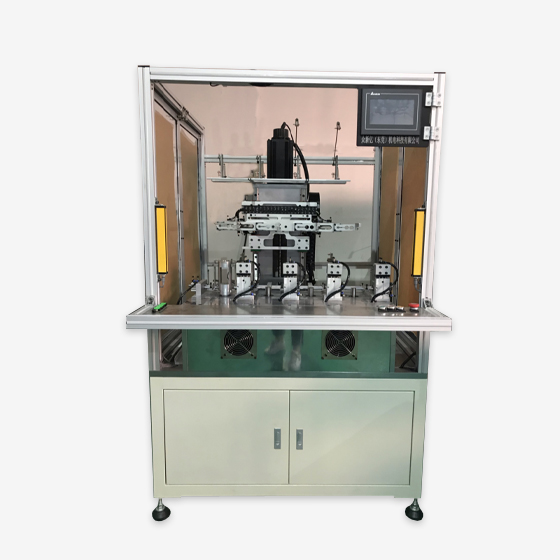

無刷四工位絲桿內繞線機

設備應用范圍: 家用電器電機、醫療器械電機、無刷高速吹風筒電機、工業風扇電機、水泵電機、旋轉變壓器、伺服電機、步進電機、水泵電機、新能源汽車、吸塵器電機、電動工具類電機等定子鐵芯,適用各類無刷電機不局限于以上產品以外的產品繞制。
在線咨詢
  • 產品詳情

    設備應用范圍:

    家用電器電機、醫療器械電機、無刷高速吹風筒電機、工業風扇電機、水泵電機、旋轉變壓器、伺服電機、步進電機、水泵電機、新能源汽車、吸塵器電機、電動工具類電機等定子鐵芯,適用各類無刷電機不局限于以上產品以外的產品繞制。


    工作原理:

    通過線嘴上下移動和鐵芯的轉動,可按任意軌跡排列繞線。通過設置控制器繞線程序來對應不同鐵芯疊厚和不同鐵芯極數的繞線。能進行四軸同步整齊排列繞線,并能達到繞線要求較高的特殊工序;機器采用伺服精準定位,自動纏線頭、線尾,自動繞線,自動排線,自動轉位,自動夾剪,實現了設備的最優性價比。



    產品特征:

    四工位同時繞制,效率高節省人工成本;絲桿傳動輸出,運行穩定,速度最高可達1100r/min;臺達全伺服電機驅動,采用市場上最先進的臺達全套總線信號控制輸出,定位精準故障率低、響應速度快;全進口上銀靜音精密滾珠絲桿與導軌,精度有保障、穩定經久耐用;鈑金底盤加厚鋼管焊接成型,穩定性好、剛性強;25mm厚機臺大板,結構堅固,永不變形。

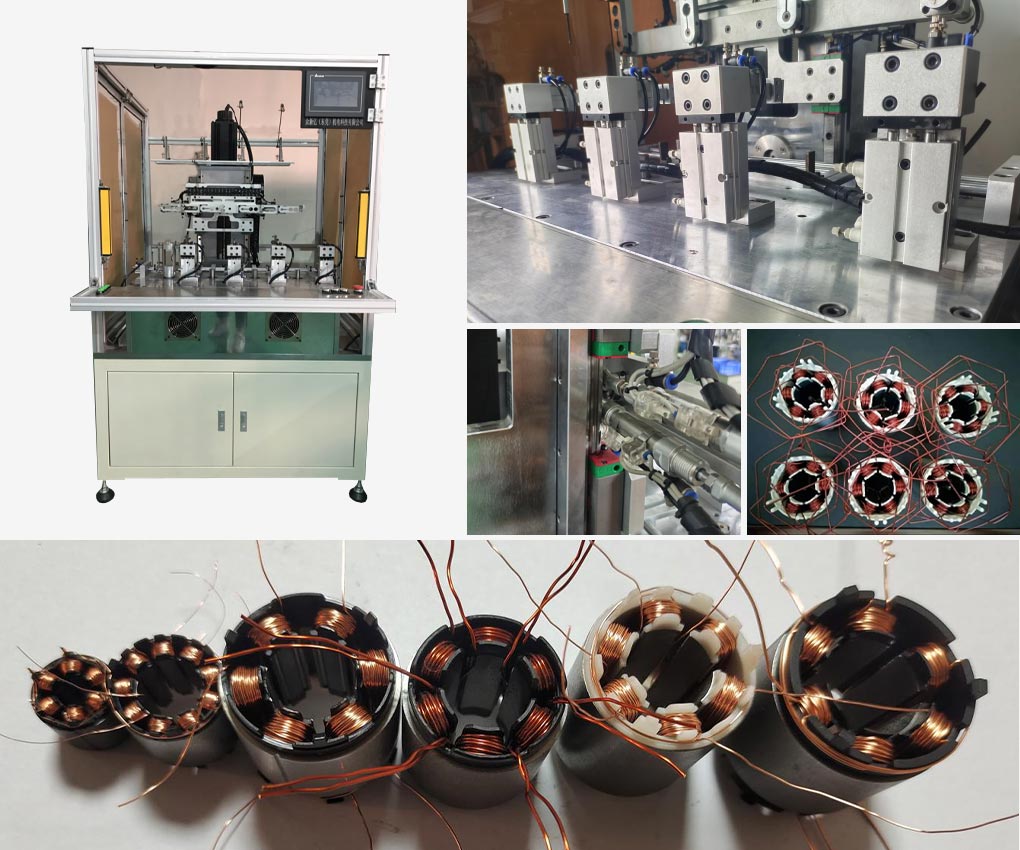

    無刷四工位絲桿內繞線機(圖1)



    產品型號  基本參數

    內繞四工位(臺達總線)

    模具工位數

    4個

    伺服電機廠商

    臺達

    主軸電機功率

    3KW/5KW 一臺(電機可選)

    轉角軸電機功率

    1.5KW/2KW/3KW 共四臺(電機可選)

    移動軸電機功率

    0.75KW  二臺

    氣動執行件品牌

    亞德客

    檢測執行件品牌

    亞德客/SMC

    電磁閥

    亞德客

    行程

    ≤70mm(可選)

    適繞定子外徑

    ≤80mm(可選)

    適繞定子疊厚

    5mm-70mm(可選)

    適繞線徑

    ?0.1-0.8mm(可定制)

    繞線速度

    ≥300-1100r/min(根據外徑、線徑定義)

    傳動結構

    絲桿

    人機界面

    臺達工控

    適繞槽數

    3-36槽

    最小槽寬

    ≤1mm

    最佳槽滿率

    ≤80%

    文件存儲

    30個工藝文件(≤500行參數)

    安全防護

    安全光柵40mm*6位

    電壓

    三相, 380V

    總功率

    ≤15KW

    重量

    970kg

    單機尺寸

    1080mm*1000mm*1700mm

    保修政策

    質保一年

    售后服務

    省內≤24H,省外≤48H,緊急≤24H
